Огляд ASRock Z690 Taichi Razer Edition: Менше Zen, більше RGB

Z690 Taichi Razer Edition має всі характеристики та специфікації моделі Taichi з великою кількістю RGB та інтеграцією Razer Chroma.

ASRock Z690 Taichi Razer Edition є дорогою альтернативою Taichi, що включає більше RGB та вбудовану інтеграцію з екосистемою Razer Synapse. Якщо для вас важливе індивідуальне налаштування плати та супутнього освітлення, то Razer Edition – чудовий вибір у сегменті материнських плат преміум-класу. Інакше є більш оснащені і менш дорогі варіанти.

Плюси

• Інтеграція Razer Synapse
• Надійне подання харчування
• Подвійні порти Thunderbolt

Мінуси

• Три роз’єми M.2 (ні PCIe 5.0)
• Аудіокодек попереднього покоління
• Шість портів USB Type-A на задньому вході/виході

Taichi – це материнська плата з чудовим зовнішнім виглядом та стилем Taichi преміум-класу. Вона пропонує безліч висококласних функцій, включаючи порти Thunderbolt 4 Type-C, підвищене енергоспоживання і т. д. RGB…”. Крім того, “Zen” зовнішній вигляд Taichi з його зубчиками відходить на другий план, поступаючись місцем більш традиційному вигляду Razer з більш інтегрованими RGB навколо чіпсету.

Плата оснащена мережевими технологіями на базі Killer (2,5 GbE і Wi-Fi 6E), 105A SPS MOSFETs з активним охолодженням VRM, трьома роз’ємами M.2 та сімома портами SATA, загалом вісьмома портами USB/Thunderbolt 4 (шість Type- A, два Type-C, аудіо Realtek ALC1220 з ЦАП ESS Sabre, і, звичайно, підтримкою PCIe 5.0 для слотів PCIe.Незважаючи на велику кількість функцій, я хотів би побачити ще один роз’єм M.2, бажано з підтримкою PCIe 5.0 в цій цінової категорії Мене турбує лише кількість USB Type-A на задній панелі IO (хоча ASRock включає карту розширення з ще двома портами) і використання флагманського аудіокодека минулого покоління.Хоча мало хто визнає звук, що розчаровує, інші аналогічні за ціною SKU використовують оновлений кодек.

Продуктивність Taichi Razer Edition була гарною у всіх тестах, як і Taichi, яку ми розглядали кілька місяців тому. Результати між близнюками загалом перебувають у межах похибки бенчмарків, тому, як і очікувалося, ми знаємо, що жодна з плат немає істотної переваги над інший у нашому наборі тестів. В цілому, продуктивність була середня серед наших наборів даних DDR5, за винятком набору Procyon, де наші Taichi виявилися середніми. Ігрова продуктивність та енергоспоживання також відповідали іншим, як і тести пропускної спроможності пам’яті AIDA. Коротше кажучи, продуктивність не є проблемою.

Ми розглянемо характеристики та продуктивність плати більш детально, щоб зрозуміти, чи варте це співробітництво ASRock/Razer своїх грошей і чи потрапить вона до списку кращих материнських плат. Але перш ніж ми поринемо в деталі, ось технічні характеристики.

Технічні характеристики: ASRock Z690 Taichi Razer Edition

Розетка	LGA1700
Чипсет	Z690
Форм-фактор	ATX
Регулятор напруги	20 фаз (19+1 105A MOSFET для Vcore)
Відеопорти	(1) HDMI (v1.4)
	(2) Thunderbolt 4 (Тип-C)
USB порти	(2) порти Thunderbolt 4 Type-C (40 Гбіт/с)
	(2) USB 3.2 Gen 2 (10 Гбіт/с)
	(4) USB 3.2 Gen 1 (5 Гбіт/с)
	(1) USB 3.2 Gen 1 (5 Гбіт/с – вертикально на платі)
Мережні роз’єми	(1) GbE
	(1) 2,5 GbE
Аудіо роз’єми	(5) Аналог + SPDIF
Застарілі порти/роз’єми	✗
Інші порти/роз’єм	✗
PCIe x16	(3) v5.0 (x16, x8/x8, x8/x8/4.0 x4)
PCIe x8	✗
PCIe x4	✗
PCIe x1	(1) версії 3.0 (x1)
CrossFire/SLI	Підтримує AMD CrossFire (до 3-х сторонніх)
Слоти DIMM	(4) DDR5 6400+(OC), ємність 128 ГБ
	1DPC Максимальна швидкість до 4400+ МГц
	2DPC Максимальна швидкість до 3600+ МГц
Слоти M.2	(2) PCIe 4.0 x4 (64 Гбіт/с) / PCIe (до 80 мм)
	(1) PCIe 4.0 x4 (64 Гбіт/с) / PCIe + SATA (до 110 мм)
	Підтримує RAID 0/1/5
U.2 Порти	✗
Порти SATA	(7) SATA3 6 Гбіт/с (підтримує RAID 0/1/5/10)
USB-роз’єми	(1) USB v3.2 Gen 2×2, Type-C (20 Гбіт/с)
	(2) USB v3.2 Gen 1 (5 Гбіт/с)
	(2) USB версії 2.0 (480 Мбіт/с)
Роз’єми вентилятора/насоси	(8) 4-контактний (процесор, водяний насос, вентилятори корпусу)
Роз’єми вентилятора/насоси	(3) aRGB (3-контактний)
	(1) RGB (4-контактний)
Панель діагностики	2-символьний індикатор налагодження
Внутрішня кнопка/перемикач	Кнопки живлення та скидання, перемикач BIOS
Контролери SATA	ASM1061
Контролер(и) Ethernet	(2) Intel I225-V (2,5 Гбіт/с)
Wi-Fi / Bluetooth	Intel AX201 Wi-Fi 6E (2×2 ax, MU-MIMO, 2,4/5/6 ГГц, 160 МГц, BT 5.2)
USB контролери	ASMedia ASM1074, ASM3042
HD Audio Codec	Realtek ALC1220
DDL/DTS	✗ / ✗
Гарантія	3 роки

Усередині коробки ASRock Z690 Taichi Razer Edition

У коробці разом із платою є кілька аксесуарів, які допоможуть запустити систему. ASRock включає типові аксесуари, у тому числі диск з драйверами, кабелі SATA та гвинти/стійки M.2. У комплект також входять два додаткові вентилятори для охолодження VRM, а також тримач для відеокарт для підтримки важких відеокарт. Нижче наведено список всього, що входить до комплекту постачання.

• Посібник із швидкої установки
• Диск підтримки
• (4) Кабелі даних SATA
• Тримач для відеокарти
• Кронштейн USB для бездротового донгу
• 3010 Охолодний вентилятор з кронштейном та гвинтом у комплекті
• 4010 Охолодний вентилятор з кронштейном та гвинтами
• Антена ASRock WiFi 2.4/5/6 ГГц
• (3) Гвинти для гнізда M.2
• Заглушка для гнізда M.2

Дизайн Z690 Taichi Razer Edition

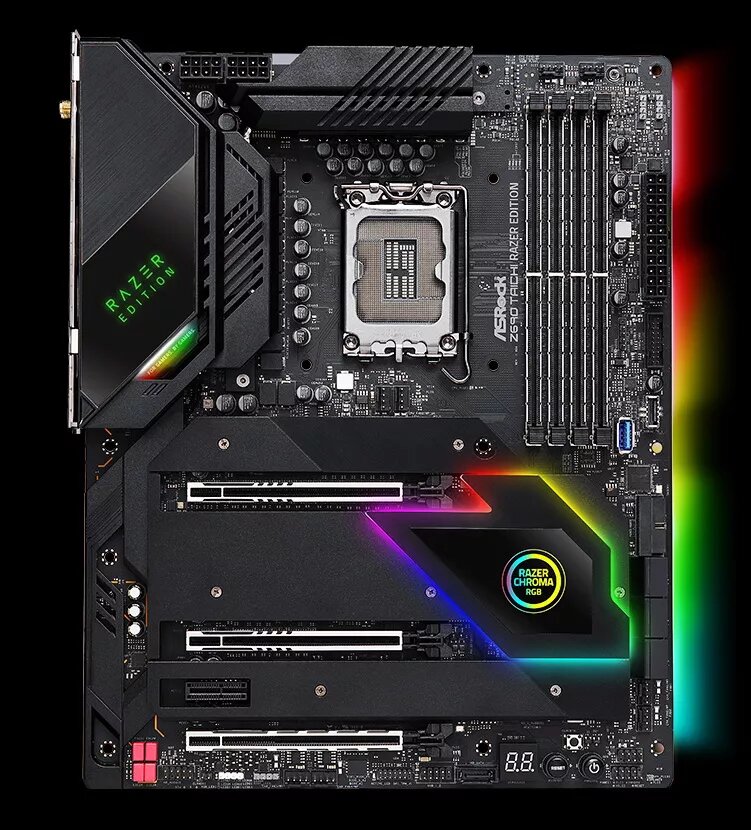

Якщо поглянути на плату, то вона заснована на 12-шаровій друкованій платі чорного кольору з відповідними радіаторами та кожухами, які займають більшу частину плати. У порівнянні з не-Razer Taichi, вигляд трохи більш стриманий, з повністю чорними радіаторами по всій платі. Якщо не-Razer Taichi мала унікальний вигляд з рухомими зубчиками тощо, то Razer Edition виглядає більш стандартно: матовий алюміній і матові акценти, а також кілька RGB-ламп, захованих унизу, що висвітлюють брендинг Razer Edition на лівому радіаторі VRM.

Інші області, прикрашені RGB, знаходяться навколо радіатора чіпсету, де по периметру радіатора проходить матова смуга з логотипом Razer Chroma RGB, що світиться в центрі, замінюючи зубчики, що були на оригінальній Taichi. Вздовж правого краю плати проходить ще одна смуга підсвічування RGB. Тут світлодіоди кріпляться до плати, а бекплейт забезпечує матове покриття для розсіювання світла. Вбудовані RGB-світлодіоди яскраві, а кольори приємні та насичені. Якщо цього освітлення недостатньо, на платі є кілька гнізда для додаткового. Управління RGB здійснюється через програмне забезпечення Razer Synapse, яке має безліч встановлених функцій, а також можливість створювати свої власні. Зрештою нам подобається зовнішній вигляд, особливо для тих, кому потрібна яскрава плата для демонстрації свого обладнання.

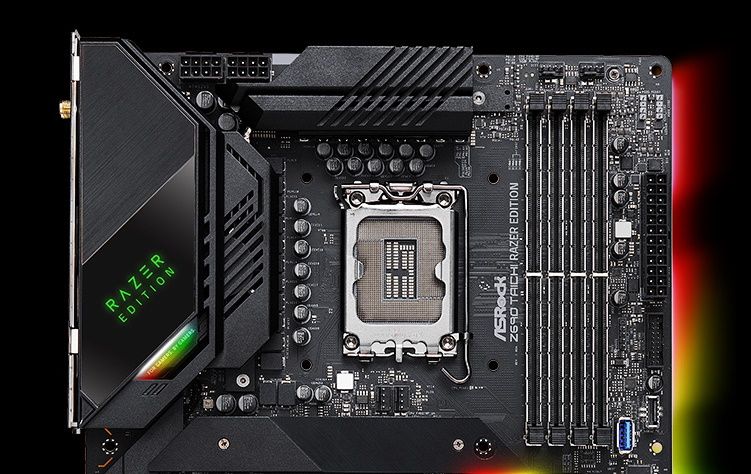

Зосередившись на верхній половині Taichi Razer Edition, ми можемо ближче розглянути також радіатори VRM. Два радіатори з’єднуються через теплову трубку для розподілу навантаження між ними. Вони великі, мають велику масу і достатню площу поверхні для ефективного охолодження. Ліва сторона приховує крихітний вентилятор, що допомагає охолоджувати силові елементи. Вони чудово справлялися зі своєю роботою, забезпечуючи охолодження силових елементів навіть коли наш Intel Core i9-12900K був доведений до межі своїх температурних можливостей. Під час тестування ми не чули вентилятора VRM через системні вентилятори. Над радіаторами розташовані два роз’єми 8-EPS для живлення процесора (один обов’язковий).

Далі праворуч, трохи нижче за сокет, знаходяться два 4-контактні роз’єми для підключення вентиляторів. Це цікаве розташування роз’ємів добре підходить для підключення вентилятора (вентиляторів) задньої частини корпусу або навіть для підключення радіатора/кулера AIO, хоча дроти, підключені тут, мають тенденцію стирчати в порівнянні з тими, що розташовані на краю. Далі ми зіштовхуємось із чотирма посиленими слотами DRAM, які фіксують планки з обох боків. ASRock вказує максимальну ємність 128 ГБ та швидкість до DDR5 6400+(OC). Ми не зіткнулися з проблемами при використанні обох комплектів. Прямо над слотами DRAM знаходяться ще два 4-контактні роз’єми для підключення вентиляторів (всього на платі їх вісім). Потужність залежить від гнізда, але варіюється від 1A/12W до 3A/36W для одного з них. Більшість заголовків автоматично визначають наявність вентилятора постійного струму або вентилятора із ШИМ-керуванням та налаштовуються відповідним чином.

Рухаючись вниз праворуч, ми стикаємося з першими RGB-заголовками. В даному випадку два 3-контактні ARGB. Вздовж нижнього краю ви знайдете ще один 3-контактний роз’єм ARGB і один 4-контактний роз’єм RGB. На цій платі досить багато роз’ємів для підключення додаткового RGB-освітлення. Це, у поєднанні з більш сучасними функціями в програмному забезпеченні Razer, дозволить створити кілька креативних конфігурацій для підсвічування системи.

Далі ми переходимо до 24-контактного роз’єму ATX для живлення плати. Нижче знаходяться два роз’єми USB та порт USB для підключення передньої панелі. Зверху вниз ми бачимо заголовок USB 3.2 Gen1 (5 Гбіт/с), заголовок USB 3.2 Gen 2×2 (20 Гбіт/с) і, нарешті, порт USB, який використовується в основному для прошивки BIOS.

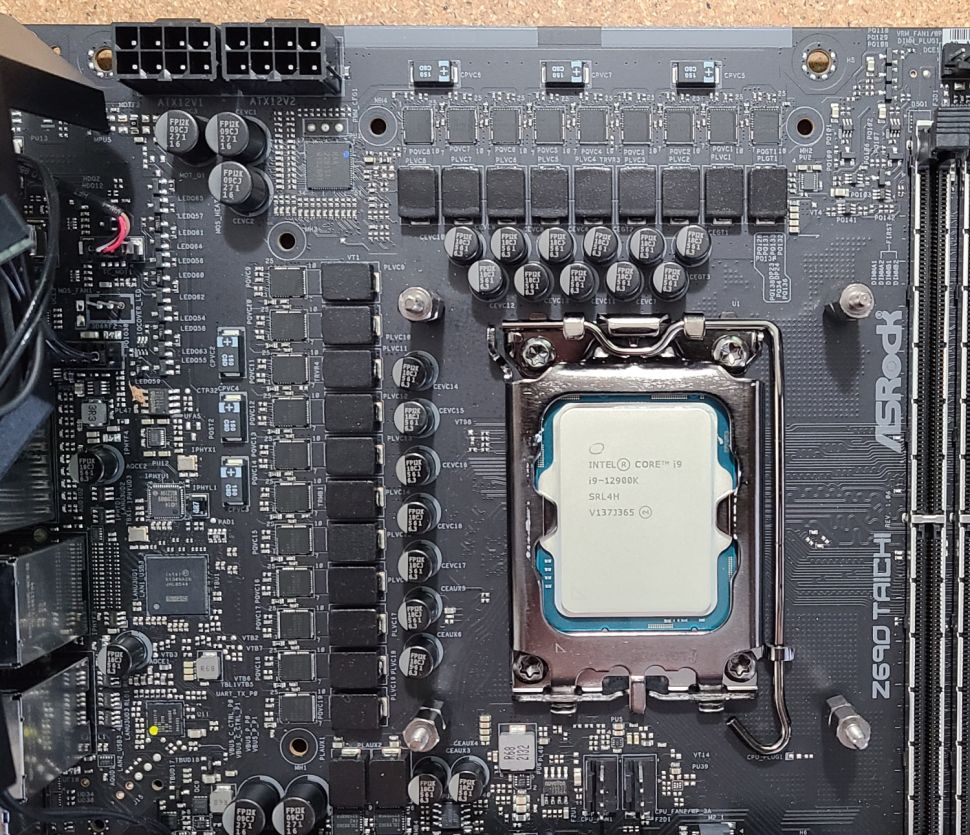

Як і в першому розглянутому нами Z690 Taichi, ми знову бачимо 20-фазний VRM з 19 фазами для Vcore. Через 8-контактний роз’єм EPS живлення надходить на 20-канальний контролер Renesas RAA229131, а потім на потужні МОП-транзистори Smart Power Stage (SPS) Renesas RAA22010540, розраховані на 105 А. Це дає дивовижні 1 995 достатньо для підтримки вимогливого до потужності Intel Core i9-12900K на стічних та розігнаних швидкостях (включаючи охолодження у сухому приміщенні). VRM на Taichi Razer не заважатиме процесору і, як і раніше, є одним з найпотужніших у сімействі Z690.

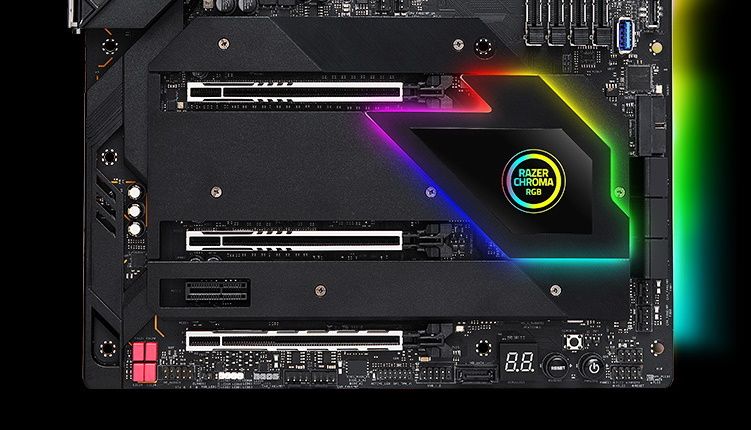

Переходячи до нижньої половини плати, ми почнемо ліворуч із частково закритої аудіо секції. Тут ми бачимо чотири червоні конденсатори WIMA і пару інших аудіокапсюлів Nichicon, що стирчать навколо кожухів. Вони пов’язані з кодеком Realtek ALC1220 та ЦАП ESS Sabre 9219 для аудіо на передній панелі та підтримують навушники до 600 Ом. Хоча це флагман останнього покоління Realtek, і більшість людей знаходять його прийнятним рішенням, я все ж таки хотів би бачити кодек Realtek ALC408x, щоб він відповідав більшості інших плат у цій ціновій категорії.

У центрі плати розташовані три гнізда M.2 та чотири слоти PCIe. Починаючи з PCIe, три повнорозмірні слоти мають посилення для запобігання зрушенням від важких відеокарт та зниження електромагнітних перешкод. Два верхні повнорозмірні слоти підключаються через процесор, а нижній слот – PCIe 4.0 і отримує доріжки від чіпсету. Основні слоти GPU працюють у режимі x16/x0 або x8/x8 з другим слотом, обидва PCIe 5.0. Дана конфігурація підтримує технологію AMD Crossfire multi-GPU, але, що дивно, оскільки вона має смуги/пропускну здатність, Nvidia SLI у списку не значиться. Крихітний слот x1 отримує пропускну здатність від чіпсету та працює в режимі PCIe 3.0 x1.

Навколо слотів PCIe розташовано три гнізда M.2, все під власним радіатором. Зверху перші два слоти (M2_1 та M2_2) підтримують модулі PCIe 4.0 x4 (64 Гбіт/с) довжиною до 80 мм. Третій слот, M2_3, підтримує режими SATA та PCIe 3.0 x2 (16 Гбіт/с) та модулі довжиною до 80 мм. Більшість плат за цією ціною мають чотири (або більше) гнізда M.2, деякі використовують гніздо PCIe 5.0. Трьох все ще достатньо для більшості, але, знову ж таки, в інших їх більше. Якщо ви хочете об’єднати їх у RAID, Z690 Taichi Razer Edition підтримує RAID0/1/5 для зберігання NVMe.

На правому краю ми знаходимо ще один порт USB 3.1 Gen1 (5 Гбіт/с) та шість портів SATA, підключених через чіпсет. Через порти SATA підтримується RAID0/1/5/10. Трохи нижче роз’ємів SATA знаходяться ще два 4-контактні роз’єми для підключення вентиляторів.

Знизу розташовано кілька роз’ємів, включаючи USB-порти та RGB. Taichi також розмістила незалежний порт SATA у цій області, поруч із 2-символьним світлодіодним індикатором налагодження та кнопками живлення/скидання. Ось повний список, зліва направо:

• Аудіо на передній панелі
• Перемичка Clear CMOS
• 4-контактний заголовок RGB
• 3-контактний роз’єм ARGB
• (2) рознімання системних вентиляторів
• Заголовок TPM
• Роз’єм USB 2.0
• Незалежний порт SATA
• 2-символьний світлодіодний індикатор налагодження
• Кнопки живлення та скидання
• Кнопка очищення CMOS
• Заголовок передньої панелі

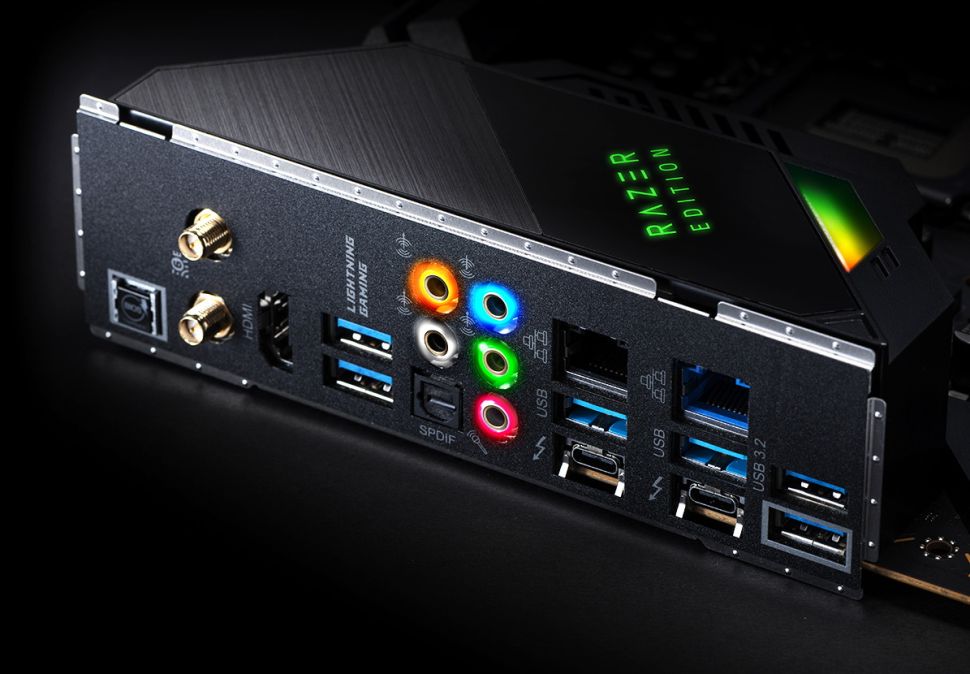

Повертаючись до задньої області введення-виводу, відзначимо, що пластина введення-виводу попередньо встановлена ​​та закріплена на материнській платі. На відміну від razer Taichi, на якій є деякі елементи дизайну, тут вона просто чорна зі світло-сірими написами і позбавлена ​​будь-якого брендингу. Порти Lighting Gaming, що використовують два різні інтерфейси контролера, які зменшують затримку та джиттер, також чітко марковані.

З апаратної точки зору на задній панелі є вісім портів USB: два порти Thunderbolt 4 (40 Гбіт/с) Type-C, чотири порти USB 3.2 Gen 1 (5 Гбіт/с) та два порти USB 3.2 Gen 2 (10 Гбіт/с) ). Якщо ви, як і я, часто використовуєте USB Type-A, переконайтеся, що між цими та фронтальними портами достатньо місця для ваших потреб. Щоб зменшити цю проблему, ASRock входить до комплекту постачання USB-кронштейна для підключення будь-яких бездротових периферійних пристроїв без використання задніх портів.

Кнопка BIOS Flashback, роз’єм для підключення антени Wi-Fi, порт Intel GbE (чорний) і порт Killer 2.5 GbE (синій), а також вихід HDMI (v1.4) для відео також знаходяться на задній панелі. П’ятиштекерні аналогові порти на аудіороз’єм підсвічуються, додаючи трохи блиску і, можливо, допомагаючи легше знайти потрібний роз’єм. Якщо ви використовуєте подовжувач USB, що входить в комплект, портів вистачить практично всім. В іншому випадку шість типів A можуть бути обмежені для деяких.

Прошивка

BIOS від ASRock для Taichi Razer такий самий, як і для “базової” Taichi, за винятком фону. Фон у прошивці Razer має трикутні візерунки у яскравих кольорах веселки, що відповідає загальній темі плати – інтеграції RGB. Крім цього, в режимі EZ Mode відображається високорівнева інформація, включаючи тактові частоти та температури процесора, швидкість обертання вентиляторів, інформацію про накопичувачі та багато іншого. Розширений режим має кілька заголовків у верхній частині, що розкривають додаткові опції. У BIOS легко орієнтуватися і він логічно збудований. Доводиться трохи покопатися в деяких опціях для розгону, але загалом це зручний BIOS з великою кількістю опцій, ніж більшість користувачів колись будуть використовувати.

Програмне забезпечення

На відміну від деяких інших партнерів з виробництва плат, компанія ASRock не стала об’єднувати більшість втиліт, що входять в комплект, в один великий додаток. Натомість, всі вони є окремими програмами, але охоплюють широкий спектр функціональності. Від розгону та моніторингу (A-Tune) до аудіо (Nahimic), мережевої взаємодії (Killer Dashboard) та RGB освітлення (Polychrome), всі програми працювали без проблем.

Найбільшим програмним елементом цієї плати є інтеграція/програмне забезпечення Razer Synapse, яке управляє всім освітленням, що підтримує екосистему Razer. Після завантаження програмного забезпечення Synapse та всіх модулів (Chroma Connect, Chroma Studio та Chroma Visualizer) ви отримуєте універсальне рішення для візуалізації RGB із підтримкою Chroma. Ви навіть можете створювати власні схеми освітлення, не обмежуючись безліччю готових варіантів.

Тестова система / Порівняльні продукти

Станом на жовтень 2021 року ми оновили нашу тестову систему до 64-розрядної ОС Windows 11 з усіма встановленими оновленнями. Ми зберегли ту ж відеокарту Asus TUF RTX 3070 з попередніх тестових платформ, але оновили драйвер до версії 496.13. Крім того, було оновлено вибір ігор, як зазначено у таблиці нижче. Ми використовуємо останню версію BIOS материнської плати, яка не є бета-версією, якщо не вказано інше. Ми використовували наступне обладнання:

Тестові компоненти системи

ЦП	Intel Core i9-12900K
Пам’ять	Kingston Fury DDR5 5200 CL40 (9KF552C40BBK2-32)
	GSkill Trident Z DDR5 5600 CL36 (F5-5600U3636C16GX2-TZ5RK)
	ADATA XPG DDR5 6000 CL40 (AX5U6000C4016G-FCLARBK)
Графічний процесор	Asus TUF RTX 3070
Охолодження	MSI MEG Coreliquid S360
Блок живлення	EVGA Supernova 850W P6
Програмне забезпечення	Windows 11 64-розрядна (21H2, збірка 22000.282)
Графічний драйвер	Драйвер Nvidia 496.13
Звук	Вбудований HD-аудіо
Мережа	Інтегрована мережа (GbE або 2,5 GbE)

Компанія EVGA надала для наших тестових систем блок живлення Supernova 850W P6 (відповідного розміру і більш ефективний, ніж монстр потужністю 1,2 кВт), а компанія G.Skill – комплект пам’яті DDR5-5600 (F5-5600U3636C16GX2-TZ5K) на день запуску.

Налаштування тесту

Синтетичні тести та налаштування
Проціон	Версія 2.0.249 64
	Office Suite, редагування відео (Premiere Pro), редагування фотографій (Photoshop, Lightroom Classic)
3DMark	Версія 2.20.7290 64
	Стандартні налаштування Firestrike Extreme і Time Spy
Cinebench R23	Версія RBBENCHMARK330542
	Open GL Benchmark – одно- та багатопотокові
Блендер	Версія 3.0.1
	Повний тест (три підтести)
Тести та налаштування програми
КУЛЬГОВА MP3	Версія SSE2_2019
	Змішаний 271 МБ WAV в mp3: Команда: -b 160 –nores (160 Кб/с)
Ручне гальмо CLI	Версія: 1.2.2
	Sintel Open Movie Project: 4,19 ГБ 4K mkv до x264 (легкий AVX) і x265 (важкий AVX)
Корона 1.4	Версія 1.4
	Користувацький контрольний показник
7-блискавка	Версія 21.03-бета
	Інтегрований тест (командний рядок)
Тести та налаштування гри
Far Cry 6	Ultra Preset – 1920 x 1080, HD Textures ON
F1 2021	Ultra Preset – 1920 x 1080, HBAO+, RT Med, TAA + 16xAF, Бахрейн, лічильник кадрів увімкнено

Наші стандартні бенчмарки та тести енергоспоживання виконані з використанням стокових частот процесора (включаючи будь-який розгін/турбо за замовчуванням) з усіма функціями енергозбереження, що включені. Ми встановили оптимізовані значення за замовчуванням у BIOS та пам’яті, увімкнувши профіль XMP. Для цього базового тестування схема енергоспоживання Windows встановлена ​​на Balanced (за замовчуванням), тому ПК працює на холостому ходу відповідним чином.

Щоб отримати максимальну віддачу від чіпів Intel Alder Lake, необхідно використовувати Windows 11 із оновленим планувальником. Найчастіше Windows 10 показує хороші результати. Однак у деяких тестах (Cinebench R20, Corona та POVRay) спостерігається значне відставання. Якщо ви збираєтеся використовувати Alder Lake, вам необхідно перейти на Windows 11 для досягнення найкращих результатів за всіма параметрами. Однак це може змінитися з появою патчів та оновлень у майбутньому.

Синтетичні тести

Синтетичні тести – це відмінний спосіб визначити, як працює плата, оскільки ідентичні налаштування повинні давати схожі результати продуктивності. Потужність турбоприскорювача та розширені таймінги пам’яті – це ті місця, де виробники материнських плат все ще можуть оптимізувати параметри стабільності або продуктивності, однак ці налаштування можуть вплинути на результати деяких тестів.

У синтетичних бенчмарках Taichi Razer показала хороші результати, порівнявшись з аналогічними платами DDR5 та оригінальною Taichi, яку ми розглядали кілька місяців тому. У нашому тесті Procyon Office плата сяяла і була на вершині майже у всіх підтестах. Поки що нам нема про що турбуватися в плані продуктивності.

Програми з таймером

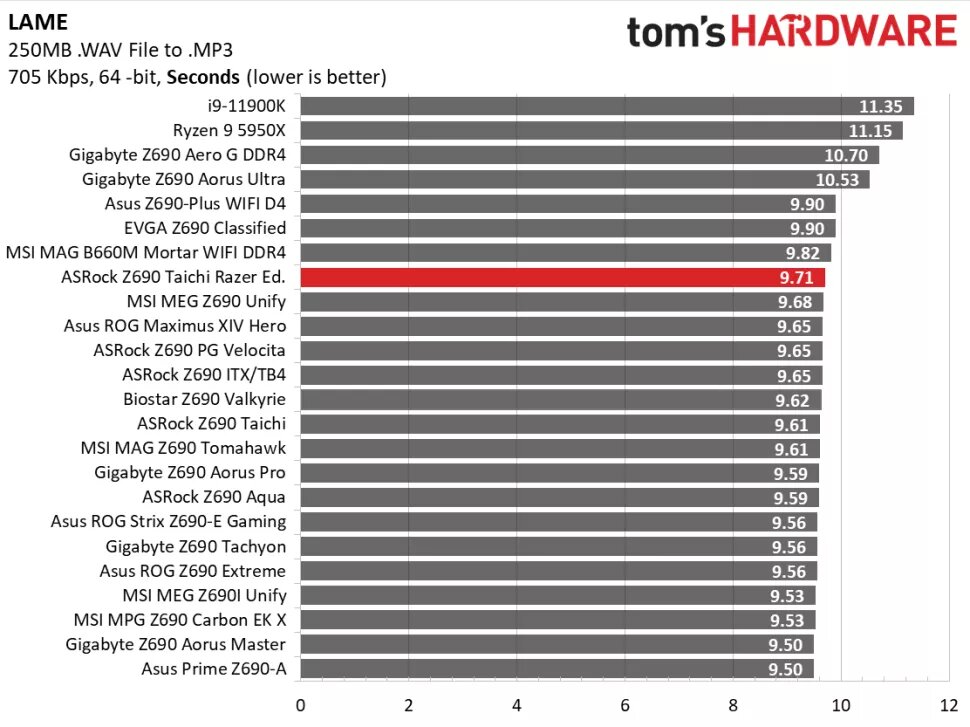

Починаючи з тестування LAME, Z690 Taichi Razer Edition знадобилося 9,71 секунд, що на 0,1 секунд повільніше, ніж у оригінального Taichi. Бенчмарк Corona Ray Tracing завершився за 52 секунди, що відповідає середньому значенню для нашого i9-12900K, і зрівнявся з Taichi. Результати Handbrake були на середньому рівні серед інших плат DDR5 в обох тестах. Ми також не виявили суттєвих проблем із продуктивністю у додатках з таймінгом.

3D-ігри та 3DMark

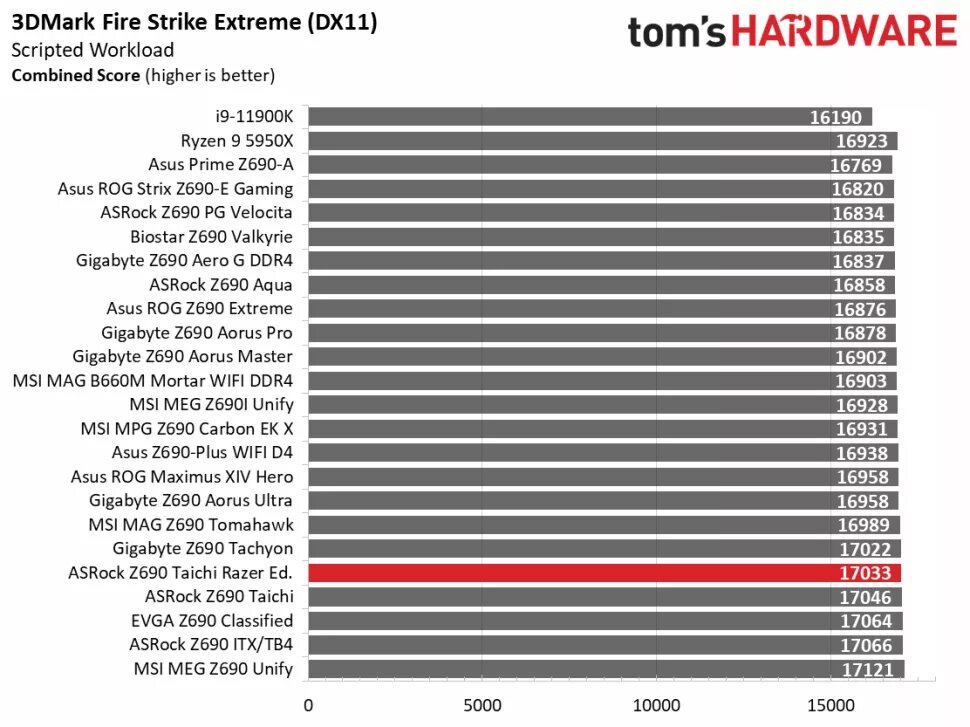

Починаючи з виходу чіпсету Z690 ми оновили наші ігрові тести. Ми оновили Far Cry: New Dawn до Far Cry 6 і перейшли від F1 2020 до F1 2021. Ми запускаємо ігри при роздільній здатності 1920×1080 з використанням попередньої установки Ultra (подробиці вказані вище). У міру збільшення роздільної здатності вплив процесора зменшується. Ціль цих налаштувань – визначити, чи є різниця у продуктивності при найчастіше використовуваному дозволі з налаштуваннями, які використовує більшість людей (або принаймні прагне до них). Ми очікуємо, що різниця між платами у цих тестах буде незначною, і більшість із них опиняться в межах похибки. Ми також додали мінімальне значення FPS, оскільки це може вплинути на ваш ігровий процес та відчуття занурення.

У F1 2021 середній показник Razer Edition склав 164 к/с при мінімальному значенні 141 к/с, що відповідає середньому рівню. Far Cry 6 також опинився в середині групи, показавши в середньому 138 кадрів/сек при мінімумі 126 кадрів/сек. У тестах 3DMark ASRock набрала 14 465 балів у 3DMark Time Spy і 17 033 у Fire Strike Extreme, обидва показники середні або трохи вищі за середній. Коротше кажучи, вам нема про що турбуватися в іграх на цій материнській платі!

Потужність / температура VRM

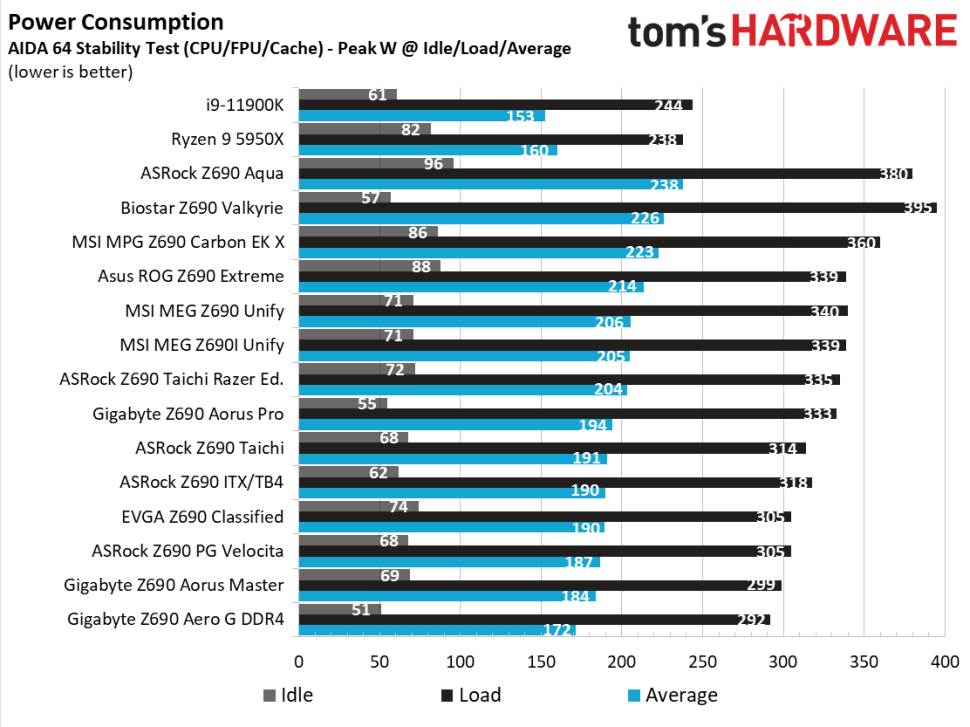

Ми використовували тест стабільності системи AIDA64 із включеними Stress CPU, FPU та Cache для тестування енергоспоживання та використовували пікове значення енергоспоживання. Покази потужності знімаються зі стіни за допомогою ватметра Kill-A-Watt для вимірювання потужності всього ПК, за винятком монітора. Єдина змінна, яка змінюється – це материнська плата; всі інші частини однакові.

На холостому ходу Taichi Razer Edition споживає 72 Вт, що вище за середній показник. Пік енергоспоживання при навантаженні склав 335 Вт, що також більше за середній показник, хоча жоден з цих показників не виходить за рамки норми. У стокове режимі, під час стрес-тестування, плата швидко дроселюється через температуру, тому ми знаємо, що вона вільно працює з VID, як і більшість плат з такими навантаженнями в стрес-тесті.

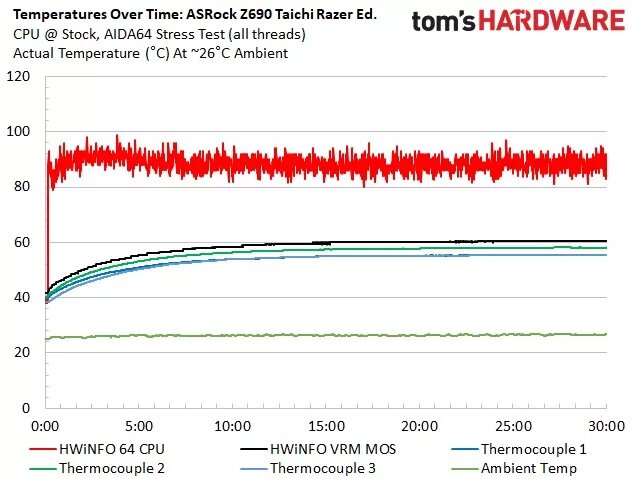

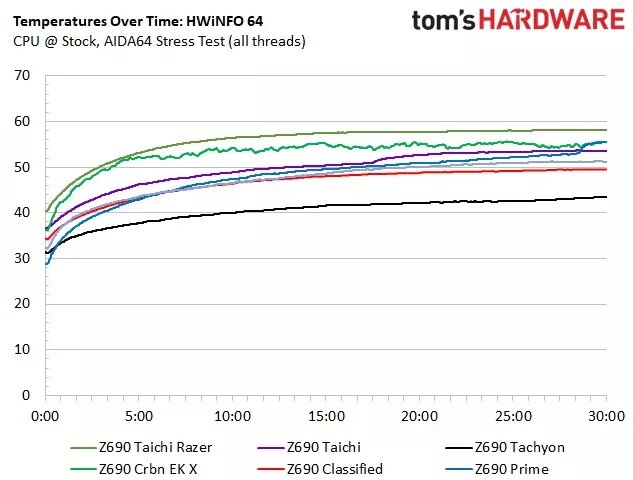

Температура VRM на Razer Edition досягла піку трохи нижче 60 градусів Цельсія на наших зовнішніх датчиках та трохи вище 60 градусів Цельсія за даними внутрішнього датчика. У стокове режимі наш Razer Edition працював на пару градусів тепліше ніж Taichi, але температура навколишнього середовища в цьому прогоні була вищою, ніж у попередньому. Пікова температура нашого Razer Edition склала близько 54 градусів за Цельсієм по Extech і близько 58 градусів за внутрішнім датчиком при розгоні. І в цьому випадку Taichi Razer Edition виявилася на пару градусів теплішою через підвищену температуру навколишнього середовища. Активне охолодження добре справляється з підтримкою роботи VRM у межах специфікації. Ми не могли почути вентилятор за шумом, який створювала система під час тестування або під час роботи на робочому столі.

Розгін

Розгін на Alder Lake дещо відрізняється від звичного нам завдяки гібридній конфігурації ядер. Тепер ви можете розганяти ядра P і E окремо, хоча вони обидва використовують один і той самий домен напруги. Ви можете розігнати одне з них, але не інше, або обидва, тому є певна гнучкість. Ми встановили розгін до 5,1 ГГц на всіх ядрах P та 4,1 ГГц на всіх ядрах E. Це дає приріст у 200 МГц на ядрах P та 400 МГц на ядрах E. Ми досягли максимуму на ядрах P, в основному через температури, але більш ефективні ядра E досі мають деякий запас.

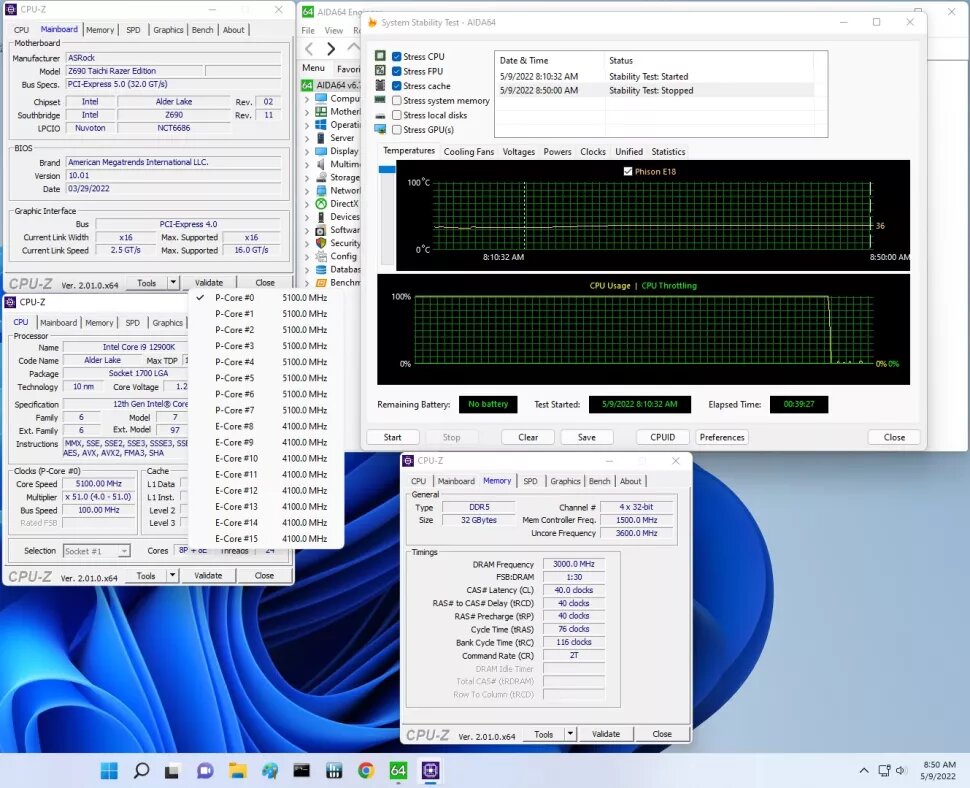

Розгін за допомогою цієї плати та флагманського 8+8-ядерного/24-потокового i9-12900K виявився безболісним. Оскільки ми давно знайшли потрібну напругу, ми встановили значення 1,25 В для Vcore, налаштували LLC на “LLC1” і успішно протестували. За даними CPUz, установка 1,25 В з LLC, встановленим на “1”, дала невелике збільшення до 1,30 (CPUz). Зниження цього значення до LLC2 повернуло його у відповідність до того, що ми встановили в BIOS. Ми не знаємо, де межа можливостей пам’яті, але наш комплект DDR5 6000 працював добре при включенні XMP без додаткових налаштувань.

Підсумок

Після роботи з Taichi Razer Edition, як багато хто і очікував, ми залишилися при тій же думці, що і у випадку з оригінальною Taichi. Іншими словами, це дуже здатна материнська плата з покращеними показниками кількості та типу фаз VRM (з 90A до 105A), але все ще відчуває недолік у кількості задніх IO USB (хоча донгл допомагає!) та роз’ємів M.2 (як і раніше три, тоді як більшість плат цього класу мають чотири). Що стосується зовнішнього вигляду, то “базова” Taichi випромінює преміальні вібрації завдяки чорному на чорному кольорі та матовому алюмінієвому оздобленню разом з унікальними зубчиками Taichi, як і Razer Edition, але по-іншому. Хоча зубчики зникли, вона все одно зберігає преміальний зовнішній вигляд, зі значною кількістю RGB та екосистемою Razer Synapse. Обидві плати стануть відмінними центральними елементами для вашої збірки на базі Z690, але якщо ви віддаєте перевагу RGB і хочете працювати в рамках Razer Chroma Software, Razer Edition – однозначний вибір.

З точки зору продуктивності, єдине, що варто згадати, це те, що вона виявилася такою ж продуктивною, як Taichi, яку ми розглядали раніше, і добре конкурує серед своїх аналогів на базі DDR5. Що стосується поліпшень, ми хотіли б бачити сокет PCIe 5.0 M.2, а також чотири сокети M.2, хоча це стосується лише небагатьох. Також хотілося б використовувати аудіокодек останнього покоління. Втім, більшість не помітить різниці між ними. І останнє, я хотів би бачити більше портів Type-A на задній панелі IO. Хоча ASRock включає в комплект поставки донгл з двома додатковими портами, я б віддав перевагу, щоб вони розташовувалися на задній панелі IO, щоб заощадити місце у слоті розширення для інших елементів. Тим не менш, мало хто визнає це недоліком.

В результаті, ASRock Z690 Taichi Razer Edition має той же міцний базовий дизайн Taichi (за винятком естетики зубців) без апаратних змін. Що ви отримуєте з цією платою, так це додаткові інтегровані RGB та вбудовану інтеграцію з екосистемою освітлення Razer. Конкуренція в цій галузі дуже жорстка: MSI Z690 MEG Ace, ASUS ROG Maximus Hero та Gigabyte Z690 Aorus Tachyon займають схожі цінові категорії. Хоча ціна порівняно висока, у вас немає іншого вибору, якщо хочете отримати інтеграцію екосистеми Razer. Тим не менш, Taichi Razer Edition – це хороша плата для складання системи на базі Z690, яка впорається з усім, що ви на неї поставите. Питання зводиться до того, чи коштує премія в ціні в порівнянні з іншими платами, оскільки за апаратними характеристиками та зовнішнім виглядом вона знаходиться на одному рівні з більшістю конкурентів.
